塩酸希釈設備の設計・施工


製薬工場のpH調整工程の塩酸希釈設備を弊社で設計・施工しました。 装置及び配管(HIVPクリーンパイプ、PVDF管)の選定、機器レイアウト、制御盤作製、操作用タッチパネル・希釈工程プログラミングも弊社で施工しました。 塩酸の希釈濃度を%からN規定値にする為に±3%の規定度が検収条件の為、質量流量計(コリオリ式)のプログラミングに苦労しました。 製薬工場への納入の為、GMP上のバリデーション(DQ、IQ、OQ)の計画、実施、検証も弊社で実施しました。

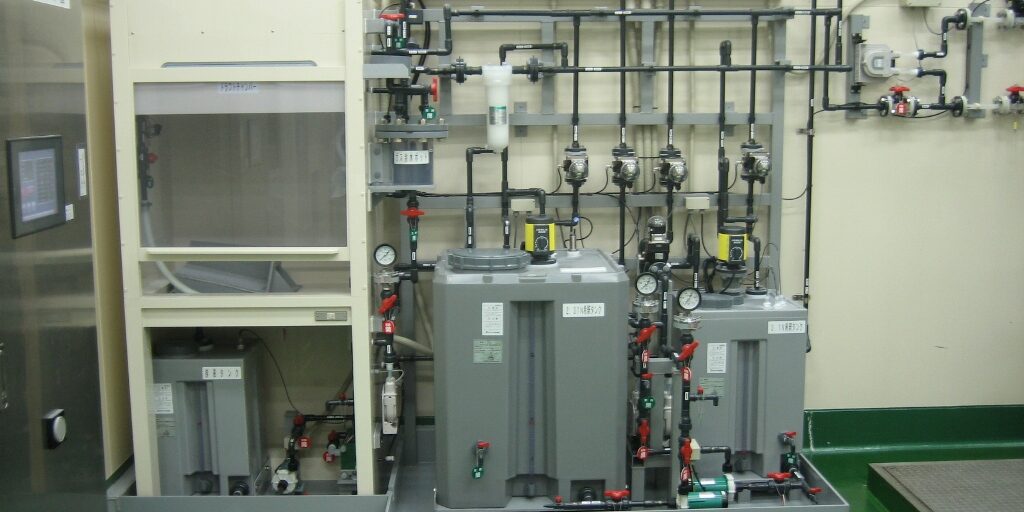

  塩酸希釈設備(全体)

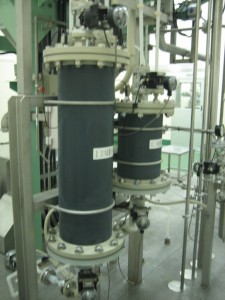

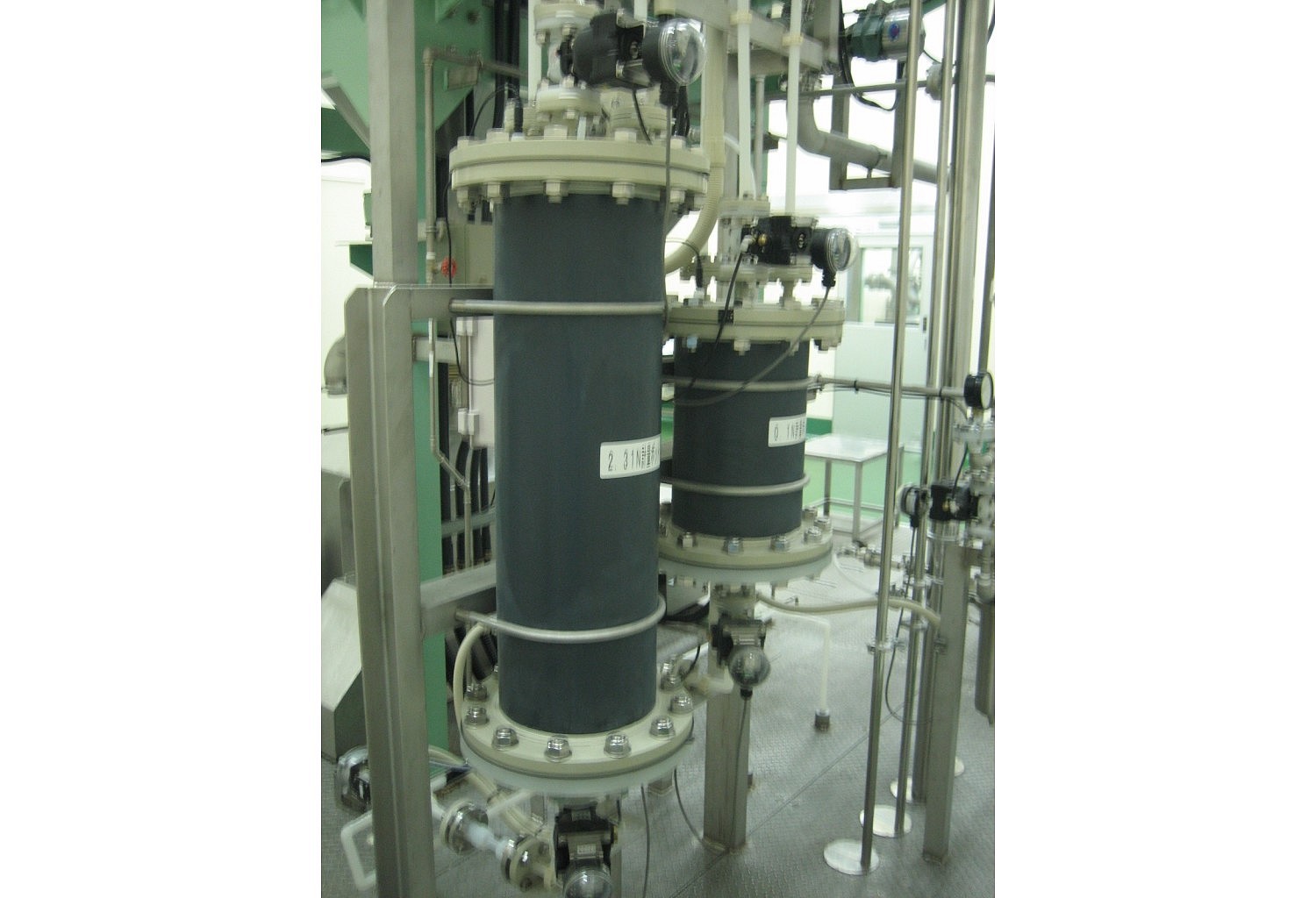

  塩酸希釈設備(計量ポット PP管フランジ型)

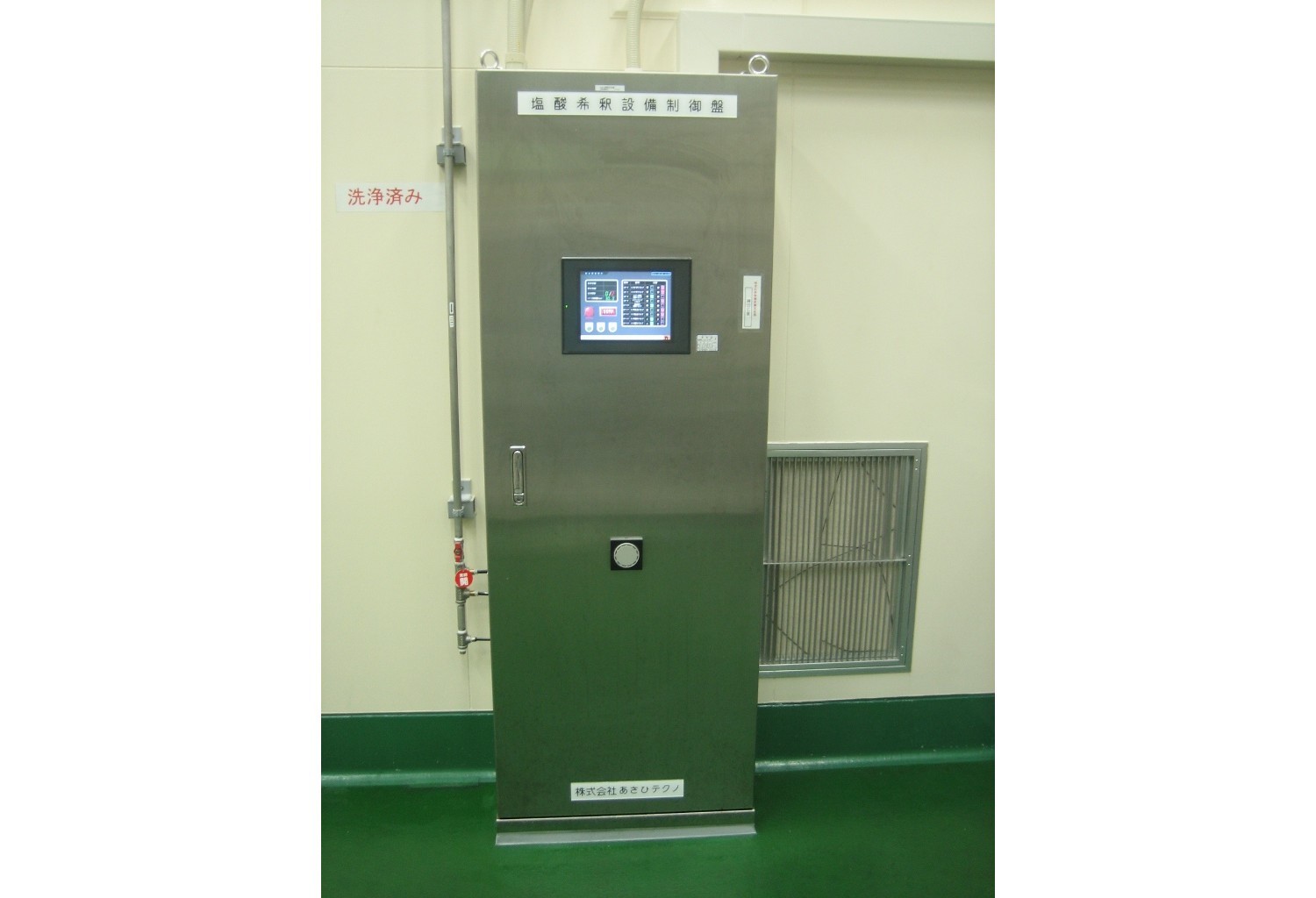

  塩酸希釈設備(制御盤)

  希釈工程フロー図

  機器レイアウト、配管 アイソメ図

  操作タッチパネル メインメニュー

  操作タッチパネル 全体フロー図

  操作タッチパネル 2.31N希釈操作画面
